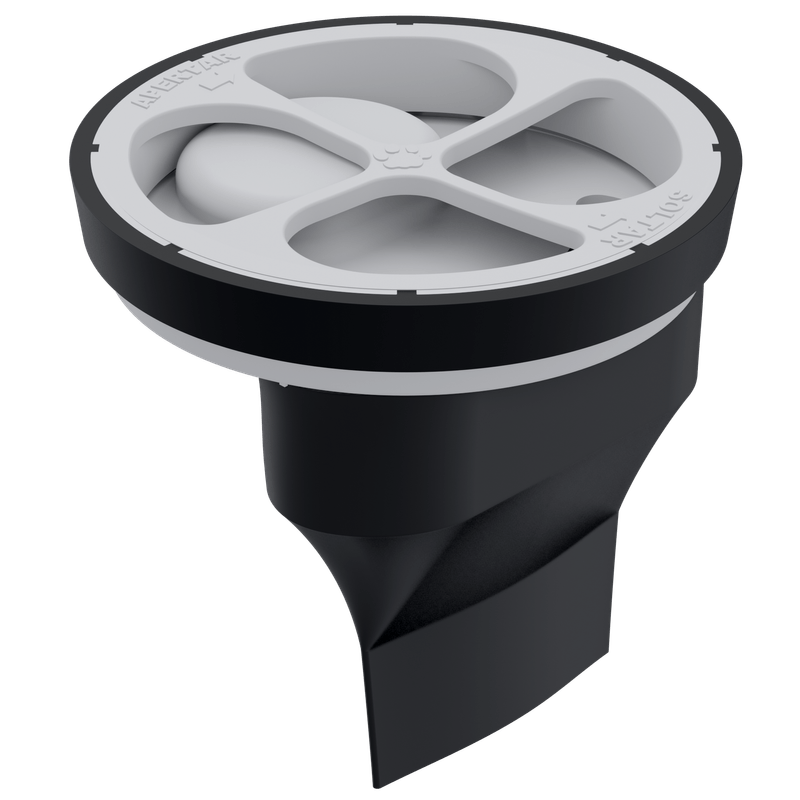

Antiespuma dn150 Tigre #27161502

INSTRUÇÕES:
1.1 MONTAGEM / INSTALAÇÃO CAIXAS E RALOS:
Prepare o local da instalação para que esteja isento de materiais pontiagudos, como pontas de ferro, restos de concreto, pedras etc.
Passo 1: Faça o arremate final com uma lima meia-cana (rasqueta). Os furos não podem ser abertos através de pancadas de martelo ou uso de fogo, sob o risco de danificar o produto;
Passo 2: Solde os tubos de esgoto provenientes dos aparelhos sanitários, como lavatório, ralo de chuveiro, banheira, nessas aberturas. Utilize o Adesivo Plástico TIGRE;
Passo 3: Posteriormente instale a tubulação de saída da caixa, na qual pode-se optar tanto pela junta soldável, quanto pela junta elástica.
OBS: Para prolongar a Caixa Sifonada Girafácil DN 100 e 150, utilize o tubo de esgoto. Para prolongar a caixa sifonada DN 150, utilize o prolongamento. Para prolongar as caixas DN 100, utilize o prolongamento. Para prolongar o ralo articulado, usar o tubo DN 100.
IMPORTANTE:
A Caixa Sifonada 100X100X50 possui fecho hídrico com 20mm. No caso de instalações que exijam fecho hídrico com no mínimo 50mm, recomendamos o uso da Caixa Sifonada 100X150X50 ou Caixa Sifonada Girafácil 100X140X50.
1.2 MONTAGEM / INSTALAÇÃO ANTIESPUMA:
Passo 1: Retire a grelha da caixa sifonada. Solte levemente a porca do Antiespuma;
Passo 2: Encaixe a Antiespuma na caixa sifonada, deixando o ressalto sobre o sifão. Pressione o Antiespuma, permitindo a montagem da Grelha sobre ele;
Passo 3: Aperte a porca do Antiespuma e monte a grelha na caixa sifonada, deixando-a nivelada com o piso. Se necessário, repita o procedimento até o ajuste final.
1.3 MONTAGEM / INSTALAÇÃO DO ANTI INFILTRAÇÃO:
Passo 1: Realize a concretagem da laje, deixando espaço para a instalação das tubulações (use isopor e/ou madeira para preencher os espaços);
Passo 2: Após a cura do concreto, solde os prolongamentos ou tubos conforme as dimensões desejadas na Caixa Sifonada. Caso não tenha deixado os espaços, após a concretagem, faça as furações para a passagem das tubulações e solde os prolongamentos ou tubos conforme as dimensões desejadas na Caixa Sifonada;
Passo 3: Realize a regularização com o contrapiso e, com a massa ainda verde, acomode o Anti-infiltração encaixando-o ao prolongamento deixado em cada Caixa Sifonada;
Passo 4: Instale a impermeabilização conforme indicações do fabricante ou aplique a argamassa polimérica até a aba do Anti-infiltração;
Passo 5: Solde o Porta-Grelha no Anti-infiltração, utilizando os procedimentos de soldagem com o Adesivo Plástico Tigre;
Passo 6: Instale a Grelha no Porta Grelha.
1.4 MONTAGEM / INSTALAÇÃO GRELHAS PARA CAIXAS E RALOS:
Passo 1: Retire o produto da embalagem;
Passo 2: Acople a Grelha TIGRE no porta-grelha da caixa ou ralo.
1.5 MONTAGEM / INSTALAÇÃO LUVA SIMPLES COM FIXADORES:
Alternativa 1
Instalação anterior a concretagem:
Fixe com pregos a Luva Simples com Fixadores na fôrma no ponto especificado conforme projeto. Solde com adesivo um segmento de tubo prolongador e execute a concretagem.
Após a desforma:
Dn100: Solde o tubo prolongador ou tubo de esgoto DN100 para caixa sifonada com Adesivo Plástico para PVC TIGRE.
Dn150: Solde o tubo de esgoto DN150 para caixa sifonada com Adesivo Plástico para PVC TIGRE.
Alternativa 2
Instalação pós concretagem:
Fixe a Luva Simples com Fixadores num pedaço de madeira e posicione no local. Preencha a folga com argamassa ou graute e, após a cura da argamassa, encaixe o anel de vedação e execute a instalação do tubo ou Prolongador para luva simples com fixadores DN100 e do tubo de esgoto para luva simples com fixadores Dn150.
1.6 EMBALAGEM / ESTOCAGEM:
1.6.1 CAIXAS SIFONADAS / GIRAFÁCIL:
As Caixas Sifonadas são fornecidas em embalagens plásticas individuais e acondicionadas em caixas de papelão; devem ser armazenadas em locais cobertos e ventilados, para evitar exposição direta aos raios solares e as intempéries.
1.6.2 ANTIESPUMA:
Devem ser armazenadas em local coberto, para evitar exposição direta aos raios solares e a intempéries. Caso seja necessário colocá-los em ambiente externo, é preciso protegê-las dos raios UV, tomando-se o cuidado de que essa proteção não implique calor excessivo que possa afetar as peças e que estas não sofram danos e/ou deformações.
1.6.3 ANTI INFILTRAÇÃO:
O Anti-infiltração é fornecido em embalagem individual plástica e acondicionado em caixa de papelão. Deve ser armazenado em locais cobertos e ventilados, para evitar exposição direta aos raios solares e as intempéries.
1.6.4 LUVA SIMPLES COM FIXADORES:
A estocagem deve ser num local de fácil acesso e à sombra, livre de ação direta ou de exposição contínua ao sol. É muito importante que a estrutura de apoio esteja em nível e que as embalagens estejam totalmente apoiadas sobre ela. Deve ser possível um fácil controle, para eventuais levantamentos de estoque.te e fria para lavar às mãos a qualquer momento. O acionamento é feito em dois volantes independentes, ou seja, você liga a água e regula a água quente ou fria em peças separadas. Esse produto possui um arejador embutido, que garante até 90% de economia de água ao misturá-la com o ar durante o uso, além de ter um desenho de bica que leva a água exatamente para o centro da cuba.
